深爱开心激情I免费成人短视频I波多野结衣在线播放视频I国产白浆视频I一级黄色网址I久草.comI狠狠操天天操

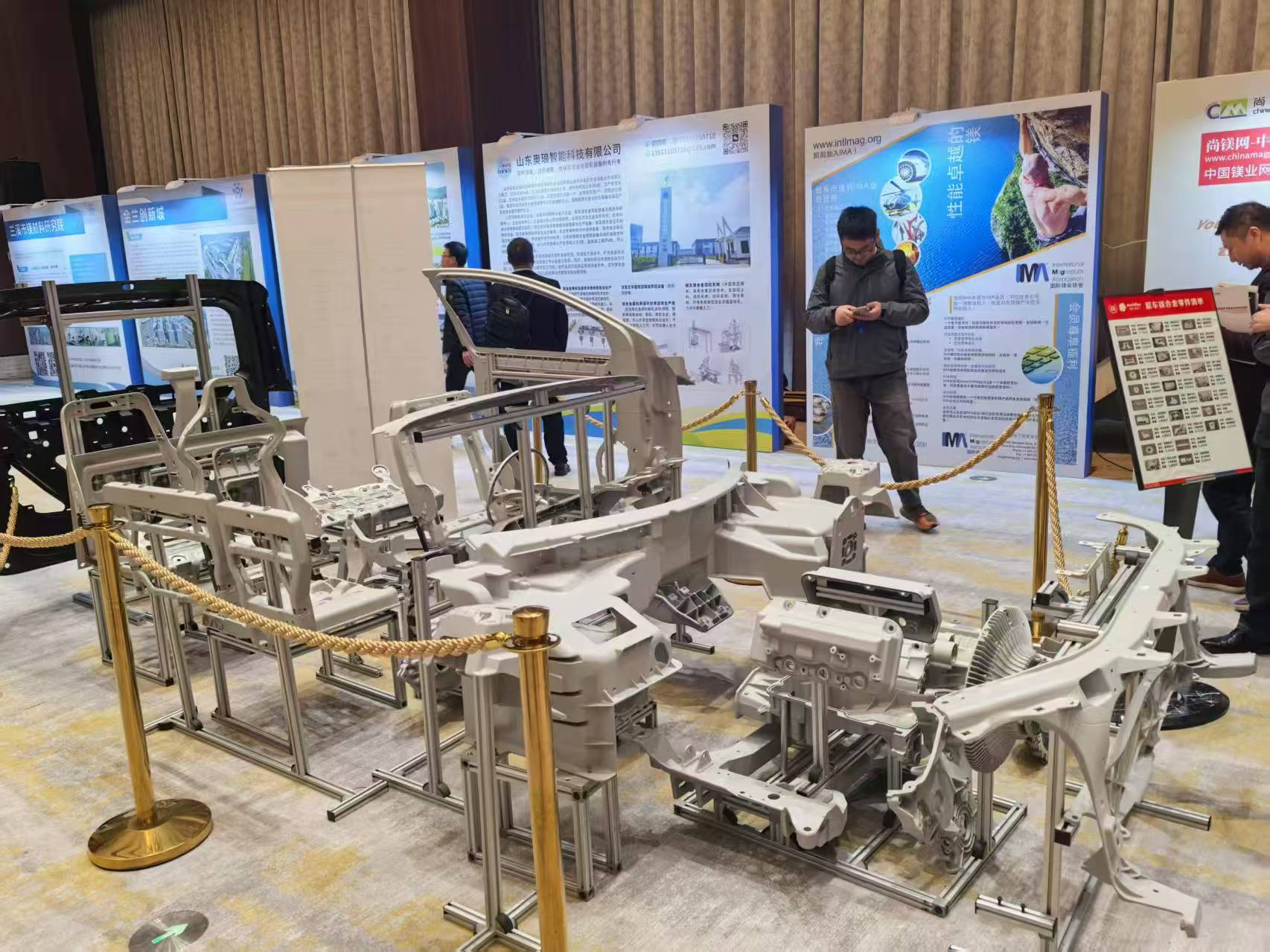

①汽車及摩托車零部件。諸如方向盤、CCB、中控臺、缸體、電機殼等。
②家用器具。比如除草的電動工具，煮飯的電飯鍋，智能鎖等。
③3c產品。手機中板、平板外殼、led背板、相機、AI眼鏡。
④航空航天。...

首先鎂合金在進行噴粉前，需要經歷用清洗劑清洗壓鑄件流程，一般這種噴不上去主要有兩大原因，一個是清洗液沒清洗好，另一種是清洗后車間進行二次污染。如果一定是從壓鑄脫模劑角度找原因，大概率是壓鑄脫模劑使用過濃，形成皮膜...

??關鍵參數與優化方法??：
??壓射速度??：
??低速階段??（0.1~0.5m/s）：防止飛濺和卷氣；
??高速階段??（充型主段）：采用更高速度（優于鋁合金），抵消鎂液快速散熱特性。
??增壓壓力??：
在凝固初期施加高壓（通常高于鋁...

溫度過高會加劇氧化，產生夾雜物，降低耐蝕性；溫度過低導致流動性差，提前凝固形成內部缺陷；雜質元素顯著加速腐蝕，需限制含量。對于壓鑄脫模劑的要求就是脫模劑能有助于鎂合金減少腐蝕，同時有助于鎂合金熔融液體的充填。
...

?正常情況下，鎂合金模具溫度需精準控制在 ??150~250℃?? ，以實現熱平衡，減少縮孔、變形和粘模或者不易成型等缺陷。
為預防模具溫度過高導致粘模或者變形、縮孔等問題，可以通過增強壁厚或異型部位優化散熱路徑，平衡凝...

安全，無明火
環保，無六氟化硫保護氣體
低碳節能，減少熔煉等過程
產品性能強，氣密性好，抗腐蝕
有助于延長模具壽命...

①汽車零部件。包含前端模塊、中控骨架、CCB儀表盤骨架、變速箱殼體、方向盤骨架、顯示屏殼、中控臺、輪轂等。
②電動自行車。包括輪轂、前叉等
③3c產品。手機中板、平板外殼等、LED顯示屏背板、相機、AI眼鏡。
④...

壓鑄脫模劑選用時應該注意適配自己工況的脫模劑，其次需要考慮成本、服務等其他因素。
正常選擇時，需根據壓鑄合金、模具結構、鑄件形狀、型面質量、操作因素以及來源等方面綜合選擇。沒有一款脫模劑可以滿足所有需要，比...

不是，具體要看客戶的實際工況。壓鑄脫模劑的熱穩定性高代表著脫模劑的耐溫高，脫模劑不易燒損，能夠抵抗鋁液和模具的熱沖擊，但是事物都有兩面性，一般熱穩定越高，相應地脫模劑殘留越多，所以后續清洗涂裝也會有困難。總而燕子，要...

不是，壓鑄脫模劑的作用就是輔助壓鑄脫模的，正常情況下對于壓鑄脫模劑的要求是潤滑好、熱穩定性不錯、好脫模、不難清洗。如果正常熔融金屬充填順暢，不存在冷隔以及成型困難的問題，其實對于壓鑄脫模劑的保溫性能不是越高越...

鎂合金壓鑄以及鎂合金半固態脫模劑根據實際工況以及噴涂設備決定。大部分場合下使用水性壓鑄脫模劑是可以的，雖然鎂合金是容易爆炸的，但是水性壓鑄脫模劑在選擇原材料注重選擇不易揮發、安全的原材料，且在噴涂時注意吹干...

因為硅殘留，也就是脫模劑殘留多，可以嘗試無硅脫模劑。...

達因筆測試，一般也叫表面張力測試，將達因筆垂直于界面輕輕滑動，然后觀察筆跡是否收縮并凝聚成水珠點，筆跡不收縮，沒有水珠點，一般比較好。看一下界面的表面能，一般表面能越強，后續操作諸如涂裝、陽極氧化等功能就不行。含硅脫...

第一個趨勢是一體化壓鑄，典型工件諸如汽車后地板，就是把幾十多個零部件集成一個零部件，同時力學強度也增強，減少生產流程，減少碳排放，這個也是新勢力車企最鐘愛的技術亮點之一，而且...

壓鑄缺陷是一體化壓鑄應用過程中影響鑄件性能的關鍵因素。其中合金的流動性、熔體前沿溫度變化、高速速度以及模溫控制對于合金流動性及冷隔缺陷控制起到關鍵作用。...

如果是壓鑄脫模劑原因導致的氣孔，主要有以下幾種。
①一種是脫模劑用的比較濃，發氣量大導致的，可以適當提高脫模劑的稀釋配比。
②一種是脫模劑噴涂時間長，吹氣未吹干，容易有密集的氣孔。所以一定要吹干。
③還有一種是脫...

鋁壓鑄件出現氣孔來源主要來自于三種，
①熔煉時除氣體未除好，特別是高含硅脫模劑，熔煉溫度和時間不適合，鋁液含氫氣比較多，后續凝固一旦遇到排氣不暢，特別容易有氣孔。
②來自于充填時紊流，卷入氣體，就像自己在家打氣泡水一樣...

大部分是脫模劑成分導致的，特別是其中的蠟，少部分是用的比較濃導致的。一則調節壓鑄脫模劑的成分，二則調節脫模劑的含量。
...

第一分析燒結的位置，有什么特征，比如是不是溫度高的位置，判斷燒結的原因，是溫度太高還是冷卻效果不好，還是脫模劑使用過濃的原因，還是模具本身未被覆的原因等。實際生產中，燒結主要來自于熱，最根本的方案是降低少燒結處溫度，其...

壓鑄工件發白，大部分是模具溫度高，脫模劑耐溫不夠或者脫模劑稀釋配比過高原因導致的，建議一則適當降低脫模劑的稀釋配比，二則提高脫模劑的耐溫。
...

第一分析難清洗位置，有什么特征，比如是不是脫模劑使用過濃導致脫模劑殘留多，清洗困難的問題，還是脫模劑和現場工況不匹配（不如有些場合完全需要使用無硅脫模劑，結果使用高含硅脫模劑），還是清洗液或者清洗流程發生變化導致的 ...

第一分析粘模位置，有什么特征，比如是不是溫度高的位置，判斷粘模的原因，是溫度太高脫模劑耐溫不夠，還是使用脫模劑過濃導致部分地方冷卻不夠導致粘模，還是部分位置壓根沒噴到原因導致的 。第二根據現場工藝，優先保證模具表面...

需要關注合金的流動性、合金的溫度和模具溫度、合金后續操作流程（比如是否需要陽極氧化等），不同情況下對于壓鑄脫模劑的要求則不一樣。...

不能，因為壓鑄脫模能力來源于其鋪展效果和附著能力以及潤滑效果，只有脫模劑快速鋪展和附著好，疊加潤滑效果，才能更好地脫模。而清洗能力的要求就是脫模劑少殘留，最好表面無殘留，無殘留意味著脫模劑的附著效果不好，所以兩個是...

壓鑄脫模劑的稀釋倍數一般根據客戶工況（壓鑄機噸位、模具溫度、噴涂時間和噴涂量、鑄件的特性、噴涂設備、后續清洗涂裝要求）等決定，比如壓鑄機噸位大、模具溫度高、噴涂時間長噴涂量大、鑄件復雜等情況下，一般稀釋倍數會...
